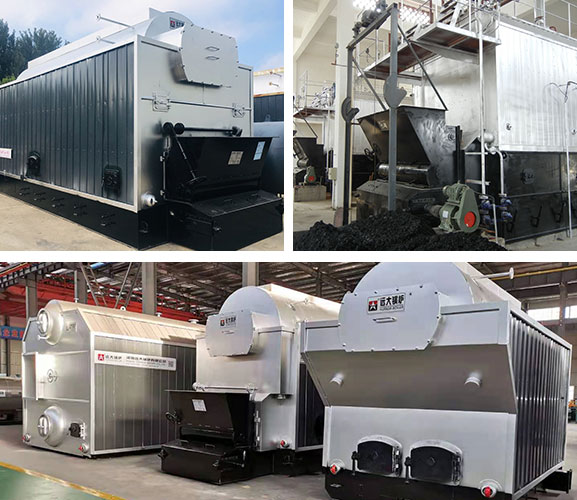

Caldera de Biomasa y Carbón Serie SZ: Alto Rendimiento para Producción Industrial

La caldera industrial SZ de Yuanda es una caldera acuotubular diseñada para trabajar con una amplia variedad de combustibles sólidos. Utiliza sistemas de combustión con rejilla de cadena, rejilla escalonada o rejilla alternativa, y permite alcanzar presiones de trabajo de hasta 3,82 MPa con temperaturas de hasta 450 °C. Esta caldera es ideal para procesos industriales exigentes y puede emplearse también para accionar turbinas de vapor.

Amplia Compatibilidad con Combustibles

Gracias a su diseño adaptable, la caldera SZ permite el uso de diversos combustibles, incluyendo:

• Carbón

• Biomasa

• Cáscara de aceite de palma

• Astillas de madera

• Pellets de biomasa

• Cáscara de arroz

• Cáscara de anacardo

• Otros combustibles sólidos vegetales

Cada tipo de combustible cuenta con un diseño de horno específico que garantiza una combustión eficiente y limpia.
Las presiones de diseño disponibles son: 0,4 MPa / 0,7 MPa / 1,0 MPa / 1,25 MPa / 1,6 MPa / 2,5 MPa / 3,0 MPa / 3,82 MPa.

Si se requiere una caldera con vapor sobrecalentado, se realiza un diseño especial por parte de nuestros ingenieros.

Innovación Técnica y Ventajas Diferenciales

La caldera SZL de tipo A o D es un producto patentado de Yuanda, que destaca por los siguientes beneficios:

1. Cámara de combustión un 15% más amplia y área de intercambio térmico aumentada en un 40%.

2. Paredes del horno livianas y resistentes, sin deformaciones ni fugas de polvo.

3. Control segmentado del aire de combustión (zonas de precalentamiento, secado, combustión, coque y escoria), lo que permite ajustar el flujo de aire para cada fase del proceso.

4. Cámara de ciclón secundaria, que mejora la combustión, reduce el consumo de combustible y aumenta la eficiencia térmica.

5. Sistema interno de eliminación de polvo, que evita la coquización y reduce la contaminación.

Sistema Completo de Caldera SZL

El sistema de caldera incluye todos los componentes clave para garantizar un funcionamiento autónomo y eficiente:

• Cuerpo principal de caldera

• Alimentador automático de combustible

• Reductor de velocidad de la rejilla

• Removedor de escoria

• Panel de control PLC inteligente

• Sistema de tratamiento de agua

• Instrumentación y válvulas

• Bombas de alimentación y circulación

• Tanque de almacenamiento de agua

• Economizador y cabezal de vapor

• Chimenea de escape

• Ventiladores de tiro forzado e inducido

• Equipos de limpieza de gases de combustión (filtro de polvo, ciclón, etc.)

• Opcionales: sistema TDS, precalentadores, sistema de recuperación de agua, entre otros

Características Destacadas del Diseño

⭐ Diseño vertical de doble tambor, con montaje superior e inferior que reduce significativamente el espacio requerido en sala de calderas.

⭐ Área de rejilla ampliada, que mejora la adaptabilidad a diferentes combustibles y optimiza la eficiencia de combustión.

⭐ Alta eficiencia de desempolvado, con sistema de recolección de cenizas incorporado y baja emisión de partículas originales.

⭐ Sistema de control automático completo, que proporciona operación estable, segura y monitorizada.

⭐ Distribución uniforme del aire, gracias a una cámara de viento cerrada de presión constante que garantiza una combustión más homogénea.

⭐ Diseño de arco con llama tipo “α”, que favorece una combustión completa y eficiente.

⭐ Nuevos materiales aislantes y diseño térmico optimizado, con mínimas pérdidas de calor radiante y mayor eficiencia energética.

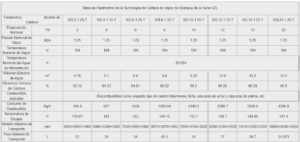

Parámetros
