Description

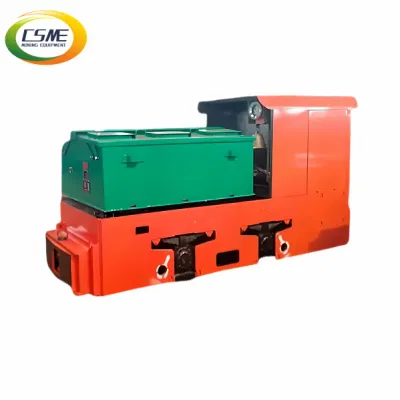

Locomotora eléctrica de batería
| Nombre del modelo |
CTY2.5/6, 7, 9G(B)
|
CTY5/6, 7, 9G(B)
|
CTY(L)8/6,7,9G(B)
|
CTY(L)12/6, 7, 9G(B)
|
|||||
| Peso del adhesivo | 2,5 toneladas |
5 toneladas
|
8 toneladas
|
12 toneladas | |||||
| Ancho de vía | 600 mm/762 mm/900 mm | 600 mm/762 mm/900 mm | 600 mm/762 mm/900 mm | 600 mm/762 mm/900 mm | |||||
| Tracción | 2.55KN |
7.06KN
|
11.18KN
|
12.83KN |
16.48KN
|
||||
| Máx. Tracción | 6.13KN |
12.26KN
|
19.62KN
|
29.43KN
|
|||||
| Velocidad | 4,54 kilómetros por hora | 7 kilómetros por hora | 6,2 kilómetros por hora | 7,5 kilómetros por hora | 7,8 kilómetros por hora |
8,7 kilómetros por hora
|
|||
| Dispositivo de fuente de alimentación | Voltaje | 48V |
90V
|
110V
|
132V
|
140V
|
144V
|
192V
|
|
| Capacidad | 330Ah | 385Ah |
440Ah
|
560Ah
|
|||||
| Fuerza | 3,5 KW*1 |
7,5 kilovatios*2
|
11kW*2
|
15kW*2
|
22kW*2
|
||||
| Tamaño | Longitud | 2360 mm |
2860 mm
|
4430 mm
|
4420 mm
|
5100 mm
|
|||
| Ancho | 914, 1076 o 1214 mm |
920, 1082 o 1220 mm
|
1356 o 1054 mm
|
1050, 1212 o 1350 mm
|
|||||
| Altura | 1550 mm |
1550 mm
|
1600 mm
|
1600 mm
|
|||||
| Distancia entre ejes | 650 mm |
850 mm
|
1100 mm
|
1150 mm
|
1220 mm
|
||||
| Diámetro de la rueda | Φ460mm |
Φ520mm
|
Φ680mm
|
Φ680mm
|
|||||
| Mín. Radio de giro | 5m | 6m |
7m
|
10m
|
|||||
| Controlador electromecánico | Resistencia o IGBT |
Resistencia o IGBT
|
Convertidor IGBT o CA
|
Convertidor IGBT o CA
|
|||||
| Freno | Freno mecánico | Freno mecánico |
Freno Neumático y Mecánico
|
Freno Neumático y Mecánico
|
|||||
electromotor
|
Modelo
|
Datos de calificación
|
Máx. Datos
|
Peso
|
|||||
|
Fuerza
|
Voltaje | Actual | RPM | Actual | RPM | |||
| CTY2.5 |
ZBQ-4
|
3,5 KW
|
42V | 105A | 960 rpm | 210A | 2400 rpm | 137kg |
| CTY5 | ZBQ-8 | 7,5 KW | 84V | 111A | 1130 rpm | 222A | 2400 rpm | 170 kg |
| CTY(L)8 | ZBQ-11 | 11kW | 120V | 112A | 370 rpm | 224A | 1300 rpm | 485 kg |
| ZBQ-15 | 15kW | 130V | 136A | 1060 rpm | 272A | 2230 rpm | 362 kg | |
| CTY(L)12 | ZBQ-22 | 22kW | 180V | 144A | 1190 rpm | 288A | 2400 rpm | 410 kg |
